Auf den Punkt gebracht: Warnzeichen müssen nach DIN EN ISO 7010 und ASR A1.3 zwingend als gleichseitiges Dreieck mit gelbem Hintergrund, schwarzem Rand und einem schwarzen Piktogramm gestaltet sein.

Die präzisen Gestaltungsvorgaben im Überblick:

• Form: Ein gleichseitiges Dreieck mit abgerundeten Ecken.

• Farbe: Der Hintergrund muss in Signalgelb (RAL 1003) ausgeführt sein, um maximale Sichtbarkeit zu garantieren.

• Kontrast: Das Sicherheitsymbol (Piktogramm) sowie der Rahmen müssen in Tiefschwarz (RAL 9005) gehalten sein.

• Piktogramm: Die Symbole sind international standardisiert, um sprachübergreifend vor Gefahren wie elektrischer Spannung, Laserstrahlung oder Absturz zu warnen.

Auf den Punkt gebracht: Die Größe eines Warnzeichens wird durch die Erkennungsweite bestimmt. Gemäß ASR A1.3 muss die Kantenlänge des Dreiecks proportional zur Entfernung wachsen, aus der die Gefahr sicher erkannt werden soll.

Die Richtwerte für Warnzeichen im Überblick:

• Bis 4 Meter: Erfordert eine Kantenlänge von mindestens 100 mm.

• Bis 8 Meter: Erfordert eine Kantenlänge von mindestens 200 mm.

• Bis 12 Meter: Erfordert eine Kantenlänge von mindestens 300 mm.

• Bis 16 Meter: Erfordert eine Kantenlänge von mindestens 400 mm.

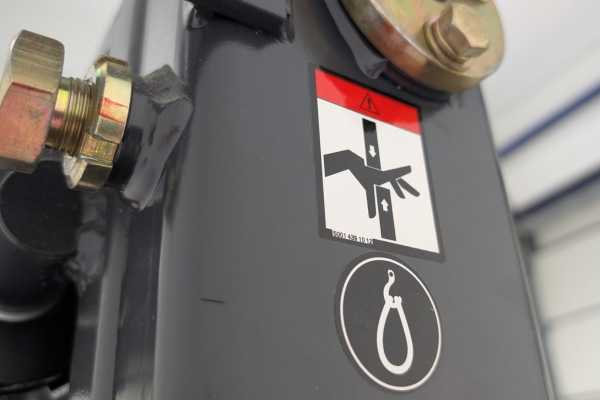

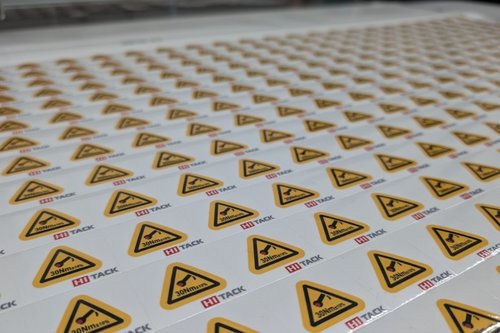

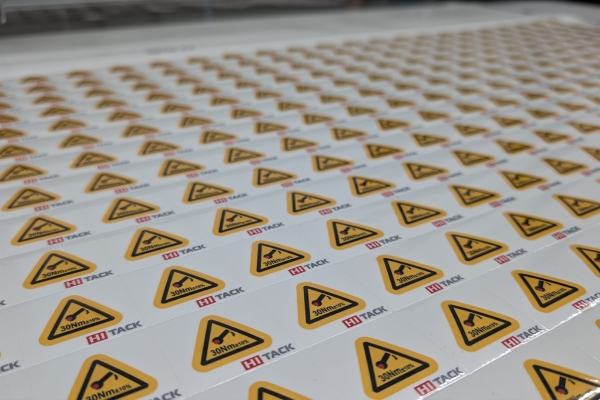

Warnaufkleber aus Hochleistungsfolie (z. B. HI-TACK) sind die erste Wahl für gewölbte, unebene oder vibrationsanfällige Oberflächen, an denen starre Aluminiumschilder keine dauerhafte Verbindung eingehen können.

Die Vorteile von Aufklebern gegenüber Aluminiumschildern im Überblick:

• Anpassungsfähigkeit: Aufkleber schmiegen sich Rundungen, Kanten und strukturierten Oberflächen (wie Hammerschlaglack) perfekt an.

• Vibrationsfestigkeit: Während sich Nieten oder Schrauben von Metallschildern durch Maschinen-Vibrationen lockern können, bleibt ein Hochleistungs-Kleber dauerhaft elastisch und fest verbunden.

• Montage ohne Bohren: Aufkleber erfordern keine mechanischen Eingriffe in das Maschinengehäuse, was Korrosionsrisiken an Bohrlöchern ausschließt.

Die Letztverantwortung für die korrekte Sicherheitskennzeichnung trägt immer der Arbeitgeber bzw. der Unternehmer. Er ist gesetzlich verpflichtet, Gefährdungsbeurteilungen durchzuführen und notwendige Warnzeichen (z. B. nach DIN EN ISO 7010) bereitzustellen.

Die Verantwortlichkeiten im Detail:

• Arbeitgeber: Muss im Rahmen des Arbeitsschutzgesetzes (ArbSchG) und der ASR A1.3 sicherstellen, dass alle Gefahrenstellen normgerecht gekennzeichnet sind.

• Fachkraft für Arbeitssicherheit: Berät den Arbeitgeber bei der Auswahl und Platzierung der Warnzeichen, trägt aber meist keine direkte Haftung.

• Sicherheitsbeauftragte: Unterstützen bei der Kontrolle, ob Warnzeichen noch vorhanden, gut sichtbar und unbeschädigt sind.

• Haftungsrisiko: Bei Unfällen durch fehlende oder unleserliche Kennzeichnung haftet der Betriebsinhaber persönlich für Sach- und Personenschäden.

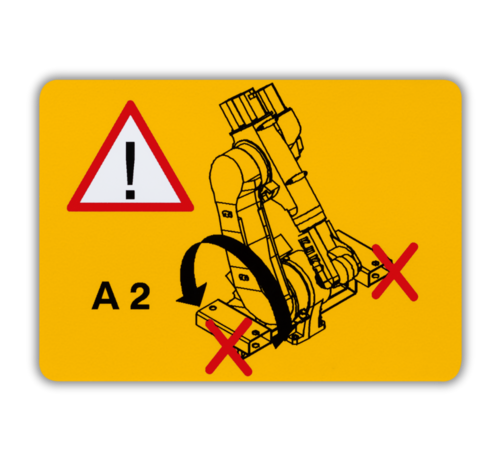

Ja, ergänzende Texte sind zulässig und oft sogar notwendig, um abstrakte Symbole zu präzisieren. Sie dürfen jedoch die Signalwirkung des Piktogramms nach DIN EN ISO 7010 niemals abschwächen oder verdecken.

Die Regeln für Kombinationszeichen im Überblick:

• Platzierung: Der Text muss in einem separaten Feld unter oder rechts neben dem Warnsymbol stehen.

• Gestaltung: Die Textfarbe sollte Schwarz auf gelbem Grund (analog zum Warnzeichen) sein, um die optische Einheit zu wahren.

• Inhalt: Nutzen Sie kurze, handlungsorientierte Anweisungen wie „Quetschgefahr“ oder „Hände fernhalten“, statt langer Sätze.

• Sprachbarrieren: Da Piktogramme international verständlich sind, sollte der Text nur als zusätzliche Unterstützung dienen, nicht als Ersatz für das Symbol.

Auf den Punkt gebracht: Ein sofortiger Austausch ist gesetzlich nicht zwingend vorgeschrieben, wird aber im Rahmen der Gefährdungsbeurteilung dringend empfohlen, um die Sicherheitsstandards zu vereinheitlichen.

Die entscheidenden Fakten zum Normwechsel:

• Vermutungswirkung: Nur bei Verwendung der aktuellen ASR A1.3 (ISO 7010) gilt die rechtliche Vermutung, dass die Schutzziele des Arbeitsschutzes voll erfüllt sind.

• Mischverbot: Die Kombination alter (BGV A8) und neuer Symbole in einem Bereich ist unzulässig, da dies die Verwechslungsgefahr erhöht und die Signalwirkung schwächt.

• Bestandsschutz: Existiert theoretisch, entfällt aber, sobald die Gefährdungsbeurteilung ergibt, dass die alten Zeichen nicht mehr dem aktuellen Stand der Technik entsprechen.

• Internationale Verständlichkeit: Die ISO 7010 stellt sicher, dass Warnungen auch von fremdsprachigen Mitarbeitern ohne Textzusatz sofort verstanden werden.
